今天，在“雙碳”目標與新型電力系統建設的雙重驅動下，電化學儲能已成為新能源消納與電網穩定運行的核心支撐裝備。在儲能系統朝大容量、高電壓、簇級控制與高能量密度方向快速迭代的同時，對于直流系統的保護卻缺乏完善的電氣保護方案。傳統保護方案存在保護盲區、安全可靠性不足等問題日益突出，已成為制約行業規模化發展的關鍵瓶頸。
面對這一挑戰，全球能源科技的引領者施耐德電氣在第十九屆國際太陽能光伏和智慧能源(上海)大會暨展覽會上，重磅推出了《全域保護：以斷路器為核心的電化學儲能直流保護系統》白皮書(以下簡稱“白皮書”)，充分證明了全域保護理論的有效性，并驗證了以斷路器為核心的直流全域保護方案的實際應用意義，真正為電化學儲能的直流側保護提供了一條經過驗證、可工程化落地的技術路徑。
響應直流側需求，向“毫秒級全域保護”持續進化
首先，白皮書系統闡述了近年來主流直流側保護方案的發展與完善趨勢，為后續的實驗驗證進行了理論鋪墊。
長期以來，“接觸器+熔斷器”作為儲能行業電氣保護的傳統組合方案，存在著明顯的保護盲區，易發生接觸器粘連、熔斷器無法切斷電流的現象，帶來了難以忽視的安全隱患。為彌補這一缺陷，業界在方案中引入了高倍率短路保護開關，但由于缺乏系統性協同，因此僅在高電流區實現了局部保護，仍未實現對全域的覆蓋保護。
面向“全域保護”的需求，融合開關的引入構筑了“融合開關+熔斷器”的協同配合體系，這一組合與電池管理系統(BMS)的深度聯動，真正系統性地構建起了“無盲區”的秒級全域保護體系。
在此基礎上，低倍率短路保護開關的引入，不僅通過機械脫扣自主動作實現了更加敏捷的毫秒級分斷，還進一步擴展了對熔斷器臨界范圍的覆蓋，即在熔斷器因一致性問題出現臨界位置偏移時，也能提供穩定系統保護，成為了極速響應與高安全要求應用場景下的更優之選。
深入剖析三元件特性機理，凸顯斷路器核心保護作用
為了打造真正貼合儲能系統需求特點的直流全域保護方案，白皮書還深入剖析了直流接觸器、熔斷器與斷路器這三大核心元件的特性和故障機理。首先，作為儲能系統的核心控制元件，直流接觸器的大電流耐受能力與開斷能力相對薄弱。接觸器的觸頭，極易因接通分斷產生的高溫電弧以及閉合狀態下的過電流發生熔焊現象，最終導致粘連甚至損毀。
直流熔斷器則是熔體熱容量設計的“矛盾博弈體”。熔斷器不僅在短弧前時間和長熱循環壽命的需求之間存在根本性的設計制衡關系，在小故障電流區間還存在顯著的保護盲區，易因長時間的高溫積累導致過熱而無法可靠分斷。因此，若僅采用“接觸器+熔斷器”的單一保護方案，會使接觸器面臨較高的故障損毀風險。

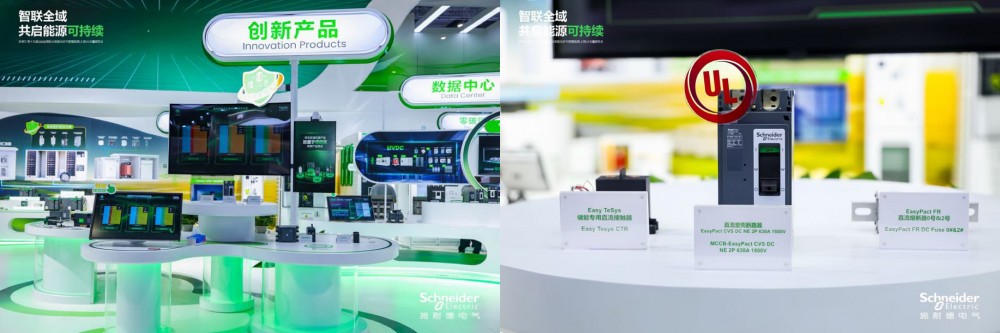

施耐德電氣在SNEC 2026展出全域保護創新產品
作為全域保護方案核心組成部分的直流斷路器，自然而然地承擔起了“承前補后”的重任，它既要覆蓋接觸器難以承受的大故障電流區，又要彌補熔斷器動作遲緩的小故障電流區。要應對這些挑戰，宜通過優化斷路器的瞬動值倍率、動作響應時間、限流能力及安全絕緣距離等一系列指標加以實現。低倍率的瞬動值有利于覆蓋接觸器的保護盲區;縮短動作響應時間可以提升直流熔斷器與斷路器的交接電流閾值，使熔斷器可以在更高電流等級下動作，提升整體保護可靠性;更高的限流能力，可以將短路故障對系統的沖擊危害降至最低;優化安全絕緣距離則可以提升電氣安全性能，并優化設備安裝空間。像施耐德電氣的CVS DC NE(U)系列斷路器就可以憑借在以上幾個方面的專項性能設計，充分滿足儲能應用的保護要求。
嚴苛實驗全面驗證，揭示全域保護理論及方案有效性
基于施耐德電氣金山大電流實驗室的全方位測試能力，白皮書還對以斷路器為核心的三元件直流全域保護方案進行了嚴苛、詳盡的實驗驗證，從而充分揭示出了全域保護理論及其方案的有效性。
在本簇故障電流場景下，斷路器是當之無愧的“保護核心”。熔斷器的限流作用與故障電流大小呈正相關，尤其是在小電流工況下幾乎無限流能力，需搭配低倍率、快速動作型斷路器實現短路電流限制功能，從而完成對線路與系統的可靠保護。而且，斷路器動作速度越快，其與熔斷器的交接電流越大，越能夠有效減小系統的保護盲區。
而在N-1簇故障電流場景下，斷路器提升保護效果的能力同樣得到了驗證。在15kA-60KA 短路電流三元件配合實驗當中，依托熔斷器的協同作用，斷路器在分斷時處于低能量區間，觸頭損傷小;斷路器則可以輔助熔斷器快速完成滅弧作業。而在100-250KA短路電流熔斷器與斷路器配合實驗中，斷路器帶來了更高的限流能力，使短路影響更低;其分斷單元在250kA 短路電流工況中保持了完好結構，可正常投入后續使用，且該保護原理在極限電流下依舊成立。
通過以上實驗，斷路器提升系統保護能力和成本優化的效果得到了驗證，也揭示出了其在實際應用中的意義。可以看到，在各類故障電流工況下，斷路器均能發揮優異限流性能，有效削減短路故障對系統的破壞程度。而斷路器和熔斷器的配合，則可以提升接觸器耐用性，提高運維效率，降低運維成本。而且，斷路器在大部分電流段都可以做到 “無弧分斷”，擁有高短路分斷壽命，足以保障系統全周期穩定運行。
以持續創新筑牢電氣保護防線，護航產業高質量發展
以斷路器為核心的全域保護方案的安全價值，已經在理論與實驗的雙重層面得到了充分驗證，但行業探索的步伐從未停止。今后，儲能行業在能量密度攀升及成本要求趨緊的趨勢下，仍將不斷面臨日益嚴苛的直流側保護挑戰。
施耐德電氣立足儲能行業的高質量發展要求，將繼續以創新的技術、產品和解決方案，不斷回應行業的新訴求。例如，施耐德電氣即將推出的一體式電動操作斷路器，在保留斷路器固有性能的基礎上，還集成了遠程分合閘功能，可替代正負極主接觸器，有望為儲能直流側全域保護方案的進一步優化和完善提供更有力的支撐。
面向未來，這本全新出爐的白皮書帶來的理論探討與實驗驗證，都揭示著全域保護并非一勞永逸的終點，而是儲能系統邁向高安全、高可靠的新起點，這一領域的不斷發展創新，將護航儲能行業在高質量發展的道路上走得更穩、更遠。未來，施耐德電氣亦將持續以技術創新為帆，以實踐探索為槳，不斷將創新的技術進展轉化為可落地的工程實踐，為儲能乃至整個新能源產業的高質量發展持續保駕護航。
